以往面对 iptables 的场景比较少，对其的了解仅存在于命令使用的层面。现在重新开始学习 iptables，终于弄懂了以前很模糊的一些概念，总结了以下的笔记。

0x00 关于 iptables

iptables 是一个配置 Linux 内核防火墙的命令行工具，可以检测、修改、转发、重定向和丢弃网络数据包。iptables 只是用户空间的一个客户端代理，负责实际数据包处理的则是内核空间的 Netfilter 模块。

0x01 表链关系

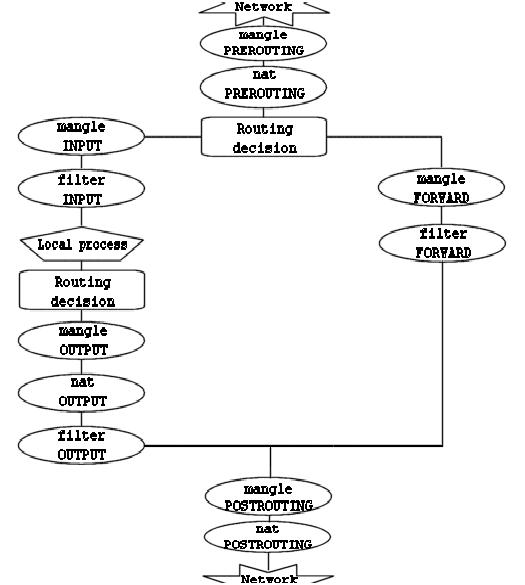

表由一系列的链组成，链由一组按顺序排列的规则组成。每一条规则包含一个匹配条件和相应的动作，若数据包符合匹配条件，则该动作会被执行。一个数据包从链路到达本地网络接口（若 MAC 地址符合则会由内核中相应的驱动程序接收），再经路由判断（IP 是否符合）送达相应的应用程序，最后通过网络接口返回到链路的过程中，数据包的流向如下：

如上图所示，一个表中可以包含几个链，同时一个链中也可以出现几个表。可以分别从表和链的角度，来看待二者的对应关系。

以表分类

从功能的角度来说，iptables 的规则可以按表进行分类。每个表保存负责同一功能的一系列规则。所有的表如下：

1. raw：用于配置数据包（关闭连接追踪）
2. mangle：用于修改数据包（TOS、TTL、MARK）
3. nat：用于网络地址转换（SNAT、DNAT、端口转发）
4. filter：用于过滤数据包（实现软件防火墙）
5. security：用于强制访问控制（依赖 SELinux）

以链分类

从时间顺序的角度来说，iptables 的规则可以按链进行分类。当数据包抵达一个链时，Netfilter 按照 raw -> mangle -> nat -> filter -> security 的顺序来匹配表（无该表则忽略），并遍历匹配表中的每一条规则。所有的链如下：

根据数据包的目的地址，若是发往本地的包：

1. PREROUTING
2. INPUT
3. 本地应用程序
4. OUTPUT
5. POSTROUTING

若不是发往本地的包：

1. PREROUTING
2. FORWARD
3. POSTROUTING

常用表的功能

mangle 表：

1. TOS：设置或改变数据包的服务类型域（网络上的数据包如何被路由等策略）
2. TTL：改变数据包的生存时间域
3. MARK：给包设置特殊的标记

nat 表：

1. DNAT：改变包的目的地址，使包能重路由到某台主机
2. SNAT：改变包的源地址，使多个主机公用一个公网 IP
3. MASQUERADE：// TODO

filter 表：

用来过滤数据包，可根据包的内容对包做 DROP 或 ACCEPT。

0x02 状态机制

本地产生的包的跟踪由 OUTPUT 链处理，其他所有连接跟踪都由 PREROUTING 链处理（iptables 会在 PREROUTING 链里重新计算所有状态）：

1. 若会话的第一个数据包由本地应用程序发出，状态就会在 OUTPUT 链里被设置为 NEW；当我们收到回应的包时，状态就会在 PREROUTING 链里被设置为 ESTABLISHED。
2. 若会话的第一个数据包不是由本地应用程序发出，状态就会在 PREROUTING 链里被设置为 NEW。

数据包在用户空间的状态

1. NEW：还未建立好的连接（刚发出第一个包）
2. ESTABLISHED：已建立的连接（已在内核里注册过 NEW 状态）
3. RELATED：已经存在的、处于已建立状态的连接生成的新连接
4. INVALID：说明数据包不能被识别属于哪个连接或没有任何状态

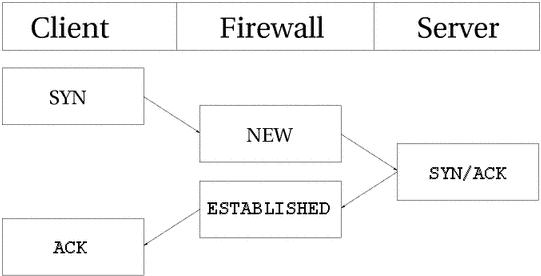

TCP 连接在建立过程中的状态变化：

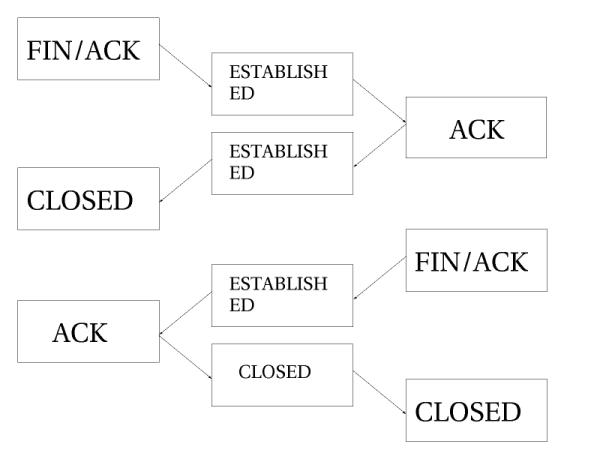

TCP 连接在关闭过程中的状态变化：

数据包在内核空间的状态

可通过 /proc/net/nf_conntrack 查看内核保存在内存中的状态信息。

1. NONE
2. ESTABLISHED
3. SYN_SENT
4. SYN_RECV
5. FIN_WAIT
6. TIME_WAIT
7. CLOSE
8. CLOSE_WAIT
9. LAST_ACK
10. LISTEN

0x03 规则

规则是决定如何处理一个数据包的语句。如果一个包符合规则中的 匹配条件，我们就运行 target/jump 指令。

匹配条件

匹配条件可分为以下 3 种，不同类型的匹配条件包含了不同的参数：

1. 通用匹配：可直接使用而不需要前提条件
2. 隐含匹配：跟随匹配协议自动装载入内核（自动匹配该协议的包的一些特点）
3. 显式匹配：必须用 -m/--match 装载（扩展匹配）

Targets/Jumps

target/jump 决定符合条件的包到何处去。

jump 的目标是一个在同一个表内的链

我们在 filter 表中建一个名为 tcp_packets 的链，然后再把它作为 jump 的目标：

iptables -N tcp_packets
iptables -A INPUT -p tcp -j tcp_packets

这样当数据包到达 INPUT 链后会跳入 tcp_packets 链，开始在子链中遍历。如果未被子链中的任何规则匹配（到达了链的结尾），则会退到 INPUT 链的下一条规则继续向后匹配；如果在子链中被 ACCEPT 了，也就相当于在父链中被 ACCEPT 了，那么它不会再经过父链中的其他规则。

target 的目标是具体的操作

target 可分为两类，一类操作完后会停止匹配（ACCEPT、DROP、REJECT），另一类对包操作完后可继续对链中的其他规则进行匹配（LOG、ULOG、TOS）。

target 有以下几种：

1. ACCEPT
2. DNAT
3. DROP
4. LOG
5. MARK
6. MASQUERADE
7. MIRROR
8. QUEUE
9. REDIRECT
10. REJECT
11. RETURN
12. SNAT
13. TOS
14. TTL
15. ULOG

参考资料

1. https://www.frozentux.net/iptables-tutorial/cn/iptables-tutorial-cn-1.1.19.html
2. http://www.zsythink.net/archives/1199
3. https://wiki.archlinux.org/index.php/Iptables_(简体中文)
